Messgeometrie

In der Fernerkundung die Blickrichtung eines Sensors. Messungen in Okkultations- (unteres Bild) oder Limb-Beobachtungsgeometrie (oberes Bild) erlauben die Bestimmung der Zusammensetzung der Stratosphäre. Bodennahe Spurenstoffverteilungen lassen sich nur in Nadir-Beobachtungsgeometrie (mittleres Bild) bestimmen. In Okkultations-Beobachtungsgeometrie wird das Direktlicht der Sonne, des Mondes oder von Sternen gemessen. In Limb- und Nadir-Beobachtungsgeometrie besteht das Messsignal im von der Erdoberfläche reflektierten und von der Atmosphäre gestreuten Sonnenlicht (im IR- und Mikrowellenbereich wird die thermische Emission der Erde gemessen).

Darstellung der verschiedenen, in der Fernerkundung benutzten Messgeometrien:

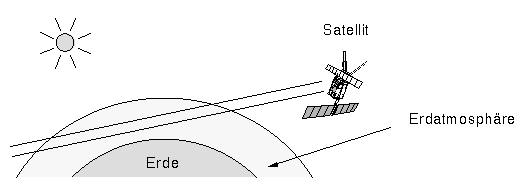

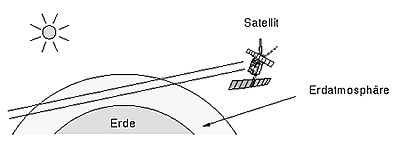

• Limb-Messung (Horizontsondierung, Blickrichtung über den Horizont zum Rand der Atmosphärenschicht),

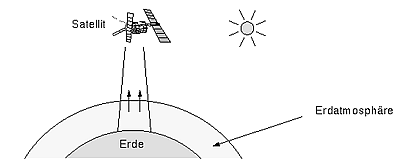

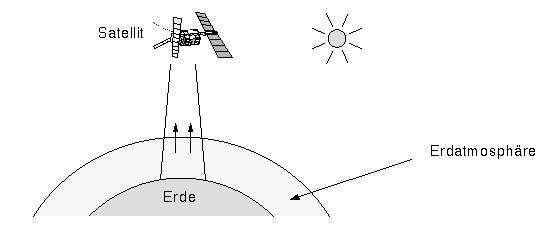

• Nadir-Messung (Senkrecht-Messung) und

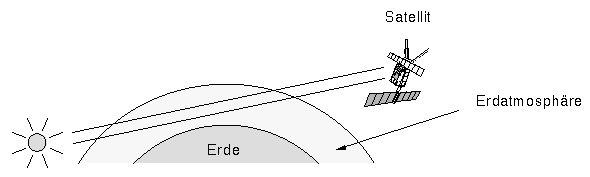

• Okkultationsmessung

Limb-Messung gute horizontale Auflösung schlechte vertikale Auflösung Kurzer Lichtweg

Nadir-Messung schlechte horizontale Auflösung sehr gute vertikale Auflösung bekannte Lichtquelle langer Lichtweg

Okkultations-Messung schlechte horizontale Auflösung gute vertikale Auflösung langer Lichtweg Quelle: unbekannt (Hinweis auf Urheber willkommen)
